ZZY型自力式压力调节阀是不需要任何外加能 源，利用被调介质自身能量而自动调节的执行产品。

ZZY型自力式压力调节阀由检测执行机构、阀本 体、取压管与阀前（后）接管组成。

图一a、用于控制阀后压力的调压阀，阀作用方 式为压闭型。其作用原理如下： 介质由箭头方向流入阀体，经阀座、阀芯节 流后输出。另一路经取压管（介质为蒸汽时加冷 凝器）被引入执行机构作用于膜片上，使阀芯随 之发生相应的位移，达到减压、稳压的目的。如 阀后压力增加，作用于膜片上的力增加，压缩弹 簧，带动阀芯，使阀门的开度减小，直至阀后压 力下降至设定值为止．同理，如阀后压力降低， 作用在膜片上的力减小，由于弹簧的反作用力， 带动阀芯，使阀门的开度加大，直至阀后压力上 升至设定值为止。

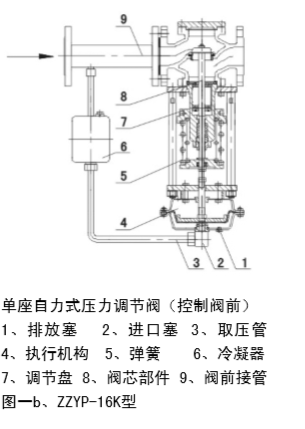

图一b、用于控制阀前压力的调压阀，阀作用方 式为压开型。其作用原理如下介质由箭头方向流 入阀体，经阀座、阀芯节流后输出。另一路经取 压管（介质为蒸汽时加冷凝器）被引入执行机构 作用于膜片上，使阀芯随之发生相应的位移，达 到泄压、稳压的目的。如阀前压力增加，作用于 膜片上的力增加，压缩弹簧，带动阀芯，使阀门 开度增大，直至阀前压力下降至设定值为止。同 理，如阀前压力降低作用在膜片上的力减小，由 于弹簧的反作用力，带动阀芯，使阀门的开度减 小，直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。
