产品:

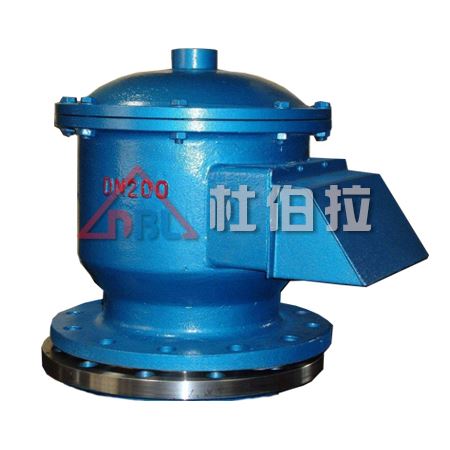

全天候防爆阻火呼吸阀
规格:
ZFQ-1型全天候防爆阻火呼吸阀
用途:
全天候防爆阻火呼吸阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品
材质:
铸钢,不锈钢

全天候防爆阻火呼吸阀产品简介:

杜伯拉阀门科技公司生产的ZFQ-1型全天候防爆阻火呼吸阀,是目前国内较新产品,该产品集阻火器、呼吸阀为体,其新颖的结构为国内首创,它是石化储罐必备的安全设备,其最大的优点是阻火性能好、呼吸性能稳定、结构简单,重量轻,维修方便。该产品适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、煤油、柴油、原油、甲苯、乙醇、芳烃、硫等介质储罐上使用,它在35℃-60℃的温度环境中正常工作。


全天候防爆阻火呼吸阀产品特点:

1、该产品结构合理、造型美观、外壳采用:铸铁、铸钢、不锈钢、铸造铝合金、耐腐蚀好。
2
、阀盘、阀封环采用聚四氟乙烯材料,耐低耐、防冻性能好,阻层芯子采用不锈钢材料、耐腐蚀性能强、耐烧,阻爆等各项技术性能具有突出优越性。
3
、该阀是安装在固定顶罐上的通风阻火装置,减少储存物蒸发损耗,控制储罐压力作用,它的功能允许易燃易爆气体通过对火焰有阻止窒息作用。
4
、该阀具有通风量大,泄漏量小,耐腐蚀,防冻性好的特点。
5
、它能对储罐内外压差进行自动调节等特点。
6
、阻火层易检修,易清洗,安装方便检查时不用拆卸呼吸阀。
7
、水压试验合格。


全天候防爆阻火呼吸阀产品性能:

1、耐低温防冻性能合格,在42℃操作2小时,压力盘、真空阀盘和密封环均无变形现象,完全符合设计要求。
2
、耐高温36℃时连续操作72小时,动10000次,压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象,导杆升降灵敏无卡死现象。
3
、阻爆性能合格,连续3次阻爆性能试验每次都阻火成功。
4
、耐烧合格。


全天候防爆阻火呼吸阀主要技术参数:

A级正压

355Pa(36毫米水柱)

负压

295Pa(30毫米水柱)

B级正压

980Pa(100毫米水柱)

负压

295Pa(30毫米水柱)

C级正压

1765Pa(180毫米水柱)

负压

295Pa(30毫米水柱)

国标法兰连接外形尺寸:GB、JB

全天候防爆阻火呼吸阀零部件材料:

阀体材料

碳钢WCB、不锈钢304、316、铝合金

正压阀盘材料

不锈钢304、316、铝合金

负压阀盘材料

不锈钢304、316、四氟PTFE

环境温度℃

-30~60

操作压力Pa

-295~98000 -30mmH2O~+10000mmH2O




规格

安装尺寸(mm

D1

D

D3

H

M-h

DN50

?110

140

160

255

12

DN100

?170

205

235

480

16

DN150

?225

260

295

547

16

DN200

?280

315

355

658

16

DN250

?335

370

420

705

12×16

美标法兰连接尺寸:ANSIAPIASME可供JIS标准

规格

安装尺寸(mm)

D1

D

D3

H

M-h

2"

120.5

152

160

255

4×19

4"

190.5

229

265

290

8×19

6"

241.5

254

305

330

8×22

8"

298.5

343

355

350

8×22

10"

362

406

420

400

12×25

全天候防爆阻火呼吸阀保养及维修:

为了确保新型全天候防爆阻火呼吸阀的性能达到完全使用的目的,呼吸阀与阻火层应在半年内进行检查。
1、检查压力阀盘和真空阀盘动作是否灵敏、导杆及阀封环接触面有无损伤。
2、重新安装压力阀盘时,应保证接触面要严密,导杆升降灵敏。
3、启用新的呼吸阀时,必须清除阀盘问的防震物。
4、检查阻火层的芯子是否堵塞、变形、腐蚀等。
5、检查被堵塞的阻火层芯子应清除干净,确保芯子上的每个孔眼畅通,对变形和腐蚀的阻火层应及时更换。
6、重新安装阻火层芯子时,应保证结合严密不漏气。
