产品:

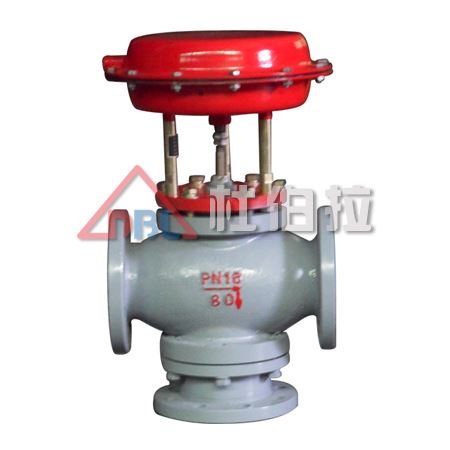

气动薄膜三通切断阀
规格:
ZMQX三通切断阀
用途:
气动薄膜三通切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
材质:
碳钢,不锈钢

气动薄膜三通切断阀产品概述

ZMQX三通切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。


气动薄膜三通切断阀产品特点

·切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
·阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
·阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
·平衡型阀内件,提高了切断阀的许用压差。
·波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
·活塞式执行机构,操作力大,使用压差大。


气动薄膜三通切断阀零件资料

阀体、密封套筒:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料:聚四氟乙烯、柔性石墨
波纹膜片:丁腈橡胶夹增强涤纶织物
弹 簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti


气动薄膜三通切断阀技术参数

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量
系数 KV

单座、双座

5

7

11

20

30

48

75

120

190

300

480

760

套筒


11

20

30

48

75

120

190

300

480

760

公称压力 PN(MPa)

1.0 1.6 4.0 6.4

额定行程 (mm)

8

12

20

25

40

50

有效面积
(c m 2 )

ZMQ 型

100

200

400

600

1000

ZSQ 型

100

125

160

250

允许泄
漏量

硬密封 1/h

- 般: 10 -4 X 阀额定容量;严密型:单、双座: 1.2X10 -7 ,套筒 5X10 -6 X 阀额定容量

软密封

VI 级

允许压差
(MPa)

ZMQ P N 正作用

6.4

5.09

2.91

1.85

2.18

1.33

1.52

0.99

0.62

0.60

0.69

0.39

ZMQ P N 反作用

6.4

6.4

3.88

2.47

2.91

1.77

2.03

1.32

0.83

0.80

0.92

0.52

ZSQ P N

6.4

6.1

3.5

2.3

3.0

1.9

1.9

1.5

0.93

0.84

0.65

0.47

Z M S QM

公称压力

信号压力
(kPa)

ZMQ

0 或 250

ZSQ

0 或 400 ~ 600

1)本产品性能指标贯彻GB/T4213-92;
2)表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;
3)表中允许值为使用标准气缸值,可配用不同的气缸提高允许压差.


气动薄膜三通切断阀规格重量

公称通径

15

20

25

32

40

50

65

80

100

125

150

200

A

ф 196

ф 232

ф 308

ф 394

ф 498

L

PN16 、 40

130

150

160

180

200

230

290

310

350

400

480

600

PN64

210

230

230

260

260

300

340

380

430

500

550

650

H

PN16 、 40

305

340

345

370

380

390

475

490

500

765

825

927

PN64

320

350

354

372

382

397

473

475

517

805

882

815

波纹管密封型

375

409

414

431

441

468

555

570

613

855

915

1017

H 1

PN16 、 40

50

53

58

70

75

83

93

100

110

125

143

170

PN64

60

65

70

77.5

85

90

100

85

125

148

170

208

H 2

PN16

115

115

121

130

140

153

178

190

200

260

320

360

PN40

125

125

130

140

150

160

185

200

220

280

320

380

PN64

150

150

160

170

180

200

230

250

282

310

430

480

H 3

PN16 、 40

404

415

428

448

468

561

578

590

886

1008

1120


PN64

365

430

498

528

528

530

535

540

600

890

1208

1305

波纹管密封型

395

465

478

509

509

548

641

658

670

976

1098

1210

重量(kg)

标准型

10

10

12

15

18

23

35

45

60

75

90

120

波纹管密封型

12

12

14

17

20

26

38

48

64

79

95

125


气动薄膜三通切断阀连接标准

·法兰标准:铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式:PN10、PN16为凸面; PN40、PN64为凹凸面、阀体为凹面。
·结构长度:GB12221-89。
·执行机构气信号接口:内螺纹M10X1
·阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANSI、JIS、DIN等标准。


气动薄膜三通切断阀订货须知

订货时请用户提供以下资料:
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·介质名称
·工作温度及范围
·整机作用方式
