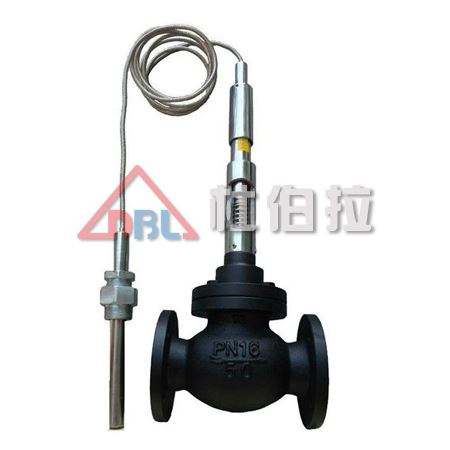

自力式温度调节阀(套筒,双座)

产品:
自力式温度调节阀
规格:
ZZWP型自力式温度调节阀
用途:
自力式温度调节阀
材质:
铸钢,不锈钢

自力式温度调节阀用途

  ZZWP型自力式温度调节阀系新型比例调节阀特性的现场型温度自动调节阀门。

  产品有如下特点:

  无需外加能源,利用被调介质的自身能量实现介质的温度自动调节,结构简单,动作可靠,无需更多的维护和保养。

  有被调节质压力波动补偿装置,提高控制精度。

  有较宽的温度设定范围,显示清晰,调节方便。

  控制器局有比例式调节特性,动作平稳,无噪声。

  有超温过载保护措施,可靠性高。

为此,该产品可广泛应用在各种供热、供水、空调、锅炉、汽泡罩式炉、各种热交换器等机械电气设备之中,实现温度自动调节,也可用于化工、石油、电力、冶金等连续生产过程之中就地调节,可节约能源及基建投资,减少维护及工作量。


自力式温度调节阀主要技术参数、外形尺寸及重量

1、外行尺寸及重量(附图1)             表1

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

250


D

105

115

135

145

160

180

195

215

245

280

335

405


D1

75

85

100

110

125

145

160

180

210

240

295

355

D2

55

65

78

85

100

120

135

155

185

210

265

320

f

2

3

尺寸

b

14

16

18

20

22

24

26

30


nxd

4x14

4x18

8x18

8x23

12x23

12x25


L

160

200

230

290

310

350

400

480

600

730

总高H

500

540

580

640

700

750

820

950

1100

1280

温包插入深度T

230,430

430,630

6,301,000

温包外露高度h

350

温包直径dl

25,14

重量(kg)

8

10

13

15

18

30

35

60

75

85

110

150


2 、主要技术参数

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

250

Kv值

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

PN16允许最大压差bar

16

15

5

PN40允许最大压差bar

16

15

5

额定行程 (mm)

6

8

10

14

20

35

温度设定范围

0~70℃、50~120℃、100~170℃ 150~220℃ 200~270℃

设定误差

±5%

比例范围

40%±15%

超温过载允许温度

设定范围上限+50%

毛细管长度

3M,5M

使用环境温度

—40℃~+80℃

时间常数 (s)

20,120

安装接头

G1〞

温包材质

黄铜H62,不锈钢1Cr18Ni9Ti

阀体材质

ZG230~450.ZG1Cr18Ni9Ti

阀芯材质

不锈钢
